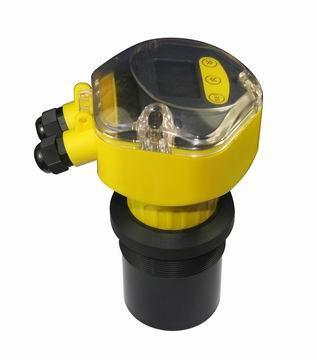

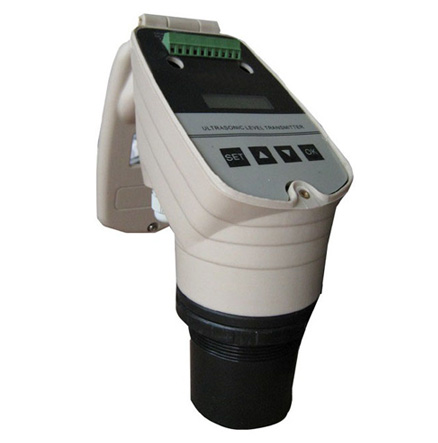

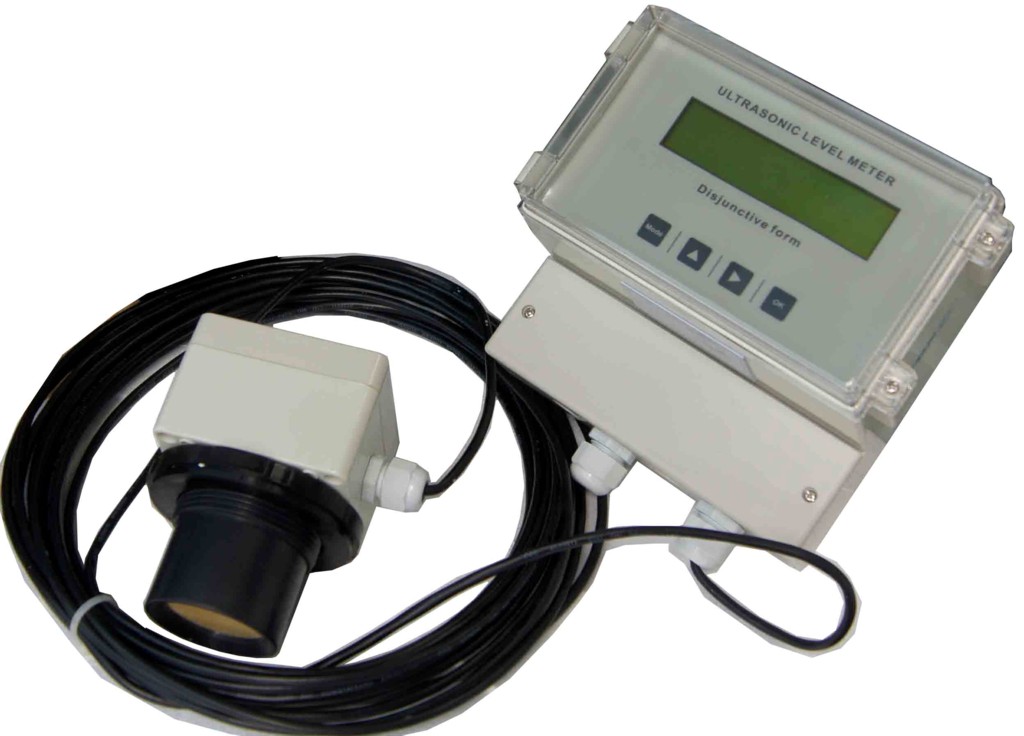

超声波物位计(液位计)
产品特点:
超声波液位计是由微处理器控制的数字物位仪表。在测量中脉冲超声波由传感器(换能器)发出,声波经物体表面反射后被同一传感器接收,转换成电信号。并由声波的发射和接收之间的时间来计算传感器到被测物体的距离。 由于采用非接触的测量,被测介质几乎不受限制,可广泛用于各种液体和固体物料高度的测量。
产品应用:可测量的介质包括盐酸、硫酸、氢氧化物、废水、树脂、石蜡、泥浆、碱液和漂白剂等工业用剂,广泛应用于水处理、化工、电力、冶金、石油、半导体等行业。
在线咨询订购热线:021-56668993
一、产品概述
YK-CSB-YWJ超声波液位计包含多项,具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点,适用酸、碱、盐、防腐、高温等各种领域。可通过4~20mA连接到显示表或各种DCS系统中,为工业的自动化运行,提供实时的液位数据。二、主要特点
1.电路设计从电源部分起就选用高质量的电源模块,元器件选择进口高稳定可靠的器件,可以替代同类型国外进口仪表。
2.的声波智能技术软件可进行智能化回波分析,无需任何调试及其它的特殊步骤,此技术具有动态思维、动态分析的功能。
3.拥有的声波智能,使仪表的精度大大提高,液位精度达到±0.25%,能够抗各种干扰波。
4.本仪表是一种非接触式仪表,不跟液体直接接触,因此故障率低。仪表提供多种安装方式,用户可以通过本手册进行仪表标定。
5.仪表的所有输入、输出线均具有防雷、防短路的保护功能。
三、技术指标
测量范围: 0~10m(可根据实测量程选定)
盲 区: 0.45m~0.6m
测距精度: ±0.25%(标准条件)
测距分辨率: 1mm
压 力: 常压
仪表显示: 自带LCD显示
模拟输出: 4~20mA
供电电压: DC24V
环境温度: -20℃ ~ +60℃
防护等级: IP65
四、外形尺寸(探头尺寸会根据仪表量程的不同而有所改变,若有不同会预先告知)
五、安装方法
开敞环境下一般采用支架安装方式,用仪表自带法兰固定。池或罐在安装位置上割一个直径60mm的圆孔,将仪表探头放入,然后将法兰自下而上旋紧。安装须保证仪表的探头面与被测液面水平。
六、安装原则
1.探头发射面到zui低液位的距离,应小于选购仪表的量程。
2.探头发射面到高液位的距离,应大于选购仪表的盲区。
3.探头的发射面应该与液体表面保持平行。
4.探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。
5.若池壁或罐壁不光滑,仪表安装位置需离开池壁或罐壁0.5m以上。
6.若探头发射面到高液位的距离小于选购仪表的盲区,需加装延伸管,延伸管管径大于120mm,长度0.45m~0.60m,垂直安装,内壁光滑,罐上开孔应大于延伸管内径。或者将管子通至罐底,管径大于100mm,管底留孔保持延伸管内液面与罐内等高。
