雷达物位计（液位计）

产品特点：

雷达液位计可以对球罐、卧罐、柱形罐、圆柱椎体罐等的液位进行测量；从罐体功能来说，可以对储罐、缓冲罐、微波管、旁通管中的液位进行测量；从被测介质来说，可以对液体、颗粒、料浆等进行测量。

产品应用：应用于水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。各类导电、非导电介质、腐蚀性介质。如煤仓、灰仓、油罐、酸罐等

在线咨询订购热线：021-56668993

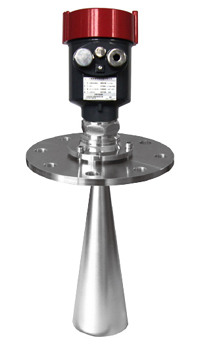

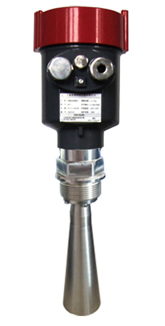

雷达物位计（液位计） YK-LD-YWJ

一.产品概述

适用于各种过程条件复杂的容器、储罐、料仓等，且不受被测介质物理特性变化影响的外部测量，两线制技术，适用于防爆场合，非接触式与连续测量的脉冲型物位计，zui大测量距离70m。

二.产品特点

   ◇ 无盲区，高精度。
   ◇ 不受压力变化、真空、温度变化、惰性气体、烟尘、蒸汽等环境影响。
   ◇ 安装简便，牢固耐用，免维护。
   ◇ HART或PROFIBUS-PA通信协议及基金会现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定
操作，通过软件GDPF实现简单的组态设定和编程。
   ◇ 测量灵敏，刷新速度快。
   ◇ 适用于高温工况，高达200℃过程温度，当采用高温延长天线时可达350℃。

三.产品类型

	导波雷达物（液）位计可用于连续测量液体及固体粉料、粒料及液体的物位。缆式探头：主要用于测量液体及固体料位，zui大测量距离35米。杆式探头：主要用于液体同轴杆式探头：用于液体可向系统提供以下信号接口：HART，4-20mA；PROFIBUS-PA；现场总线。
	智能雷达物（液）位计适用于各种过程条件复杂的容器、储罐、料仓等，且不受被测介质物理特性变化影响的外部测量，两线制技术，适用于防爆场合，非接触式与连续测量的脉冲型物位计zui大测量距离70m。

四.雷达液位仪指标

喇叭型雷达液位仪		智能雷达液位仪显示仪
被测物质	液体、乳状体、熔融体	显示形式	6位LED液晶显示
测量范围	0-30m	报警形式	声光双提示确认后消音继电器常开触点输出
分辨率	1mm	通讯接口	JS口设有RS-232 或RS485标准接口
测量精度	±0.1%	故障诊断提示	可依断模拟电路故障数字电路故障或通讯故障
工作频率	10GHz	供电电源	AC220V 50Hz
显示形式	6位LCD液晶显示	功耗	≤20V
通讯接口	RS-485标准接口，4-20mA,HART协议接口	环境温度	0-50℃
介质压力	常压高压≤4MPa	环境相对湿度	≤85%
介质温度	-40 - +150℃	重量	1.8Kg
环境温度	-40 - +60℃	外形尺寸	180(宽)×100(高)×(深)
相对湿度	≤100%	开孔尺寸	152(宽)×77(高)
防爆标志	Exd ⅡBT4
供电电源	DC24V±10%
功耗	≤8W
重量	10Kg
外形尺寸	288(长)×175(宽)×316(高)

类别	YK-LD-YWJ51	YK-LD-YWJ52	YK-LD-YWJ53
应用	过程条件简单，腐蚀性的液体、浆料、固体比如：水液储罐/酸碱储罐/浆料储罐/固体颗粒/小型储油罐	存储或过程容器腐蚀性的液体、浆料、固体比如：水液储罐/酸碱储罐/浆料储罐/固体颗粒小型储油罐	适应各种存储容器或过程计量环境，液体、浆料、固体。比如：原油、轻油储罐、原煤、粉煤仓位、挥发性液体储罐焦碳料位、浆料储罐固体颗粒
测量范围	20米	20米	35米
过程连接	螺纹	法兰	法兰
过程温度	-40-130℃	-40-150℃	-40-250℃
过程压力	-1.0-3bar	-1.0-20bar	-1.0-40bar
重复性	± 3mm	± 3mm	± 3mm
精度	< 0.1%	< 0.1%	< 0.1%
频率范围	6.8GHz	6.8GHz	6.8GHz
防爆/防护等级	EXiaIICT6/IP68	EXiaIICT6/IP68	EXiaIICT6/IP68
信号输出	4…20mA/HART(两线)	4…20mA/HART两线)	4…20mA/HART(两线)

类别	YK-LD-YWJ701	YK-LD-YWJ702	YK-LD-YWJ703
应用	液体、固体颗粒	液体、固体颗粒	液体
测量范围	30米	6米	6米
过程连接	螺纹、法兰	螺纹、法兰	螺纹、法兰
过程温度	-40-250℃	-40-250℃	-40-250℃
过程压力	-1.0-40bar	-1.0-40bar	-1.0-40bar
精度	±1mm	±1mm	±1mm
频率范围	100MHZ-1.8GHZ	100MHZ-1.8GHZ	100MHZ-1.8GHZ
防爆/防护等级	EXiaIICT6/IP68	EXiaIICT6/IP68	EXiaIICT6/IP68
信号输出	4…20mA/HART(两线)	4…20mA/HART(两线)	4…20mA/HART(两线)

安装说明

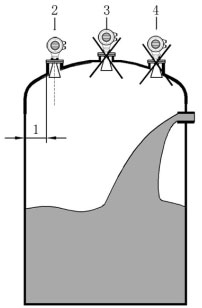

推荐距离（1）墙至安装短管的外壁：
离罐壁为罐直径1/6处，zui小距离为200mm。
不能安装在入料口的上方（4）。
不能安装在中心位置（3），如果安装在中央，会产生多重虚假回波，干扰回波会导致信号丢失。
如果不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，在调试仪表的时候应该进行虚假回波存储。

anzhuang8

罐内安装

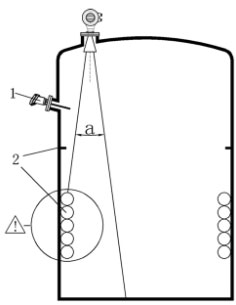

    在信号波束内，应避免有如下安装物（1）：例如限位开关，温度传感器等。
    对称装置（2），如真空环，加热线圈，挡板等等。
    如果罐内有（1）（2）干涉物件，应采用导波管进行测量。

安装选择

    天线尺寸：天线越大，波束角越小，干扰回波将越弱。
    天线调整：将天线调整到测量位置。
    导波管：导波管用来避免干扰回波。

anzhuang8

罐内安装1

    雷达天线不可向罐壁倾斜。
    为了使温度影响zui小化，在对接法兰的连接处须使用弹簧垫圈。
    杆式天线须伸出安装短管。
    垂直放置杆式天线，不要让雷达束指向罐壁。

anzhuang8

罐内安装2

    雷达天线不可向罐壁倾斜。
    喇叭天线须延伸出安装短管，否则应使用天线延伸管。
    喇叭天线须调整至垂直，不要让雷达束指向罐壁。

anzhuang8

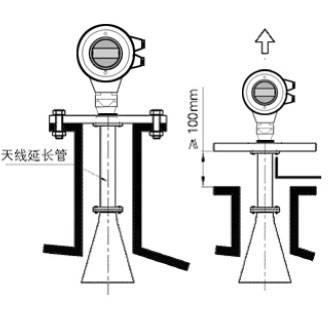

安装短管较长时使用天线延伸管

当喇叭长度小于安装短管长度时，应使用天线延伸管。
如果喇叭直径大于安装短管的直径，包括延伸管在内的天线需要从容器里面安装，并将仪表抬高。选择延伸管使仪表至少抬高100mm。

anzhuang8

导波管内安装

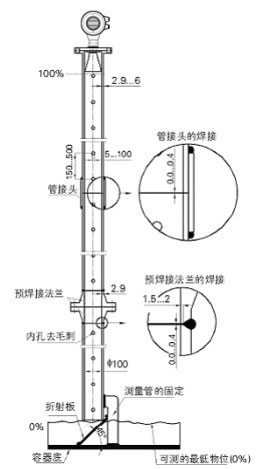

    雷达传感器通过导波管或旁通管进行测量，测量管起到导波作用。下面是一个测量管（导波管的构造图）
    测量管内壁须平滑，如果可能的话测量管的内径需要与喇叭口的直径相符，请使用纵伸焊接的不锈钢管。可以通过预先焊接的法兰盘或焊接头延长测量管。

须注意：

     焊接时，不能产生凸点或凸缘。将法兰和测量管对齐固定，然后焊接。焊接不要穿透测量管管壁,管内壁须保持平滑，一定要小心的除去焊缝和不平滑的地方，否则会造成很强的虚假回波。

anzhuang8

测量条件
注意事项

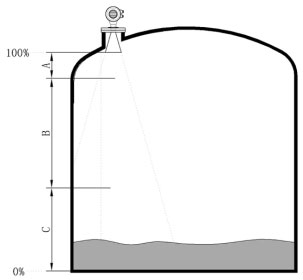

    测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。
    若介质为低介电常数当其处于低液位时，罐低可见，此时为保证测量精度，建议将零点定在低高度为C 的位置。
    理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少100mm。
    对于过溢保护，可定义一段安全距离附加在盲区上。
    zui小测量范围与天线有关。
    随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。

测量范围超出的动作
当测量范围超出时，仪表输出为22mA电流。

材料检验

产品质量，我们从源头抓起。

生产中检验

每个环节我们都注重品质的保证。

成品检验

确保每一款产品都能为您创造价值。
