膜盒压力表

产品特点：

膜盒压力表又称微压表。适用于测量无爆炸危险、不结晶、不凝固，以及对铜和铜合金无腐蚀作用的液体、气体或蒸汽的低微压力。

产品应用：应用于锅炉通风和气体管道等设备上，在耐腐要求较高的工艺流程中测量各种气体介质的微压和负压。精确度等级:2.5

在线咨询订购热线：021-56668993

一.产品概述

YE-100、150膜盒压力表适用于测量对铜合金不起腐蚀作用，无爆炸危险的微压和负压。气体广泛应用于锅炉通风和气体管道等设备上，膜盒压力表可以就地安装并现场指示。

型号	精度等级	测量范围 pa	结构特点	接头螺纹
YE-100 YE-150	2.5	正压 0--160 250 400 600 1000 1600 2500 4000 6000 10000 16000 25000 40000 负压 -160-0 同正压正负压 -80--80 -120--120 -200--200 -300--300 -500--500 -800--800 -1200--1200 -2000--2000 -3000--3000 -5000--5000 -8000--8000 12000--12000 (0-8000 -8000--0-20000-20000 限微压表用 )	径向	M20×1.5
YE-100ZT YE-150ZT			轴向带前边	M14×1.5 M20×1.5
YEJ-101 YEJ-111 YEJ-121			矩形	外向尺寸
YEJ-101 YEJ-111 YEJ-121			矩形	80×160×200mm 80×160×200mm

二.结构原理

由测量系统(包括接头，波纹膜盒等)，传动机构(包括拔杆机构，齿轮传动机构)，指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。
膜盒压力表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经拔杆一齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。

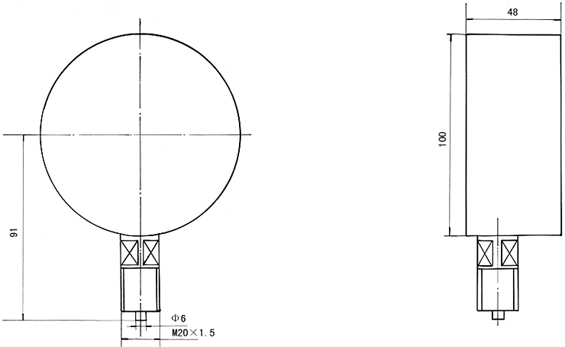

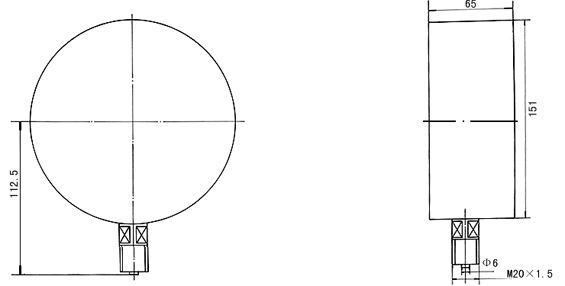

三.膜盒压力表外形尺寸
