超声波热量表
产品特点：
超声波热量表通过超声波的方法测量流量及显示水流经热交换系统所释放或吸收热能量的仪表。它通过两种传感器测得的物理量--热载体的流量和进出口的温度，再经过密度和热焓值的补偿及积分计算，才能得到热量值。
产品应用：超声波速差法(时差法)原理:是依靠超声波信号在流体中传播的时间差，来测量流体流量。
.jpg)
一.YK-CSB-1000-RL超声波热量表概述
分体式超声波热量表应用于各种液体体积流量的在线计量，主机与传感器分别安装：传感器安装在管道上，主机安装于室内或仪表箱内，主机与传感器之间用超声波专用电缆连接，是目前应用zui广泛的超声波流量计。
二.YK-CSB-1000-RL特点
测量范围大 选用不同型号的传感器，可实现口径DN15~DN6000mm管道流量的测量
可靠性高 采用低电压、多脉冲发射电路，测量精度、使用寿命及可靠性高
抗干扰能力强 采用双平衡信号差分发射、接受电路，有效抵御变频器、电视塔、高压线等强干扰源
强大的记忆功能 自动记忆前512日、前128月、前10年累积热量和流量、年月日累积数据都可以通过MODBUS协议读出
热量测量 配接温度传感器，可实现热量测量
三.产品性能
|
类 别 性能、参数
|
||
|
主 机
|
原 理
|
超声波时差原理，4 字节IEEE754 浮点运算
|
|
精 度
|
流量：优于±1%
|
|
|
显 示
|
可连接2×10 背光型汉字或者2×20 字符型液晶显示器，支持中、英、意三种语言
|
|
|
信号输出
|
1路4~20mA电流输出，阻抗0-1K，精度0.1%
|
|
|
1路OCT脉冲输出（脉冲宽度6-1000ms，默认200ms）
|
||
|
1路继电器输出
|
||
|
信号输入
|
3路4~20mA电流输入，精度0.1%，可采集温度、压力、液位等信号
|
|
|
可连接三线制PT100铂电阻，实现热量测量，
|
||
|
数据接口
|
隔离RS485串行接口，可通过PC电脑对流量计进行升级，支持MODBUS等协议
|
|
|
专用电缆
|
定制双绞线，一般情况下限于50米；选用RS485通讯，传输距离可达千米以上
|
|
|
管道情况
|
管 材
|
钢，不锈钢，铸铁，水泥管、铜、PVC、铝、玻璃钢等一切质密的管道，允许有衬里
|
|
管 内 径
|
15-6000mm
|
|
|
直 管 段
|
传感器安装点zui好满足：上游10D，下游5D，距泵出口处30D（D 是指管径）
|
|
|
测量介质
|
种 类
|
水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体
|
|
温 度
|
标准探头：-30～90℃，高温探头：-30～160℃
|
|
|
浊 度
|
10000 ppm 且气泡含量小
|
|
|
流 速
|
0～±10 m/s
|
|
|
工作环境
|
温 度
|
主机：-20～60℃，流量传感器：-30℃～160℃
|
|
湿 度
|
主机：85%RH；流量传感器：可浸水工作，水深≤2m（注：传感器灌胶后）
|
|
|
电 源
|
DC8~36V或AC85~264V
|
|
|
功 耗
|
1.5W
|
|
四.产品热量测量图
|
壁挂插入 |
壁挂管段 |
壁挂外夹 |
|
|
|
可选择主机
为了适应不同的安装场合，分体式超声波流量计提供了3种主机可进行选择：
|
壁挂式 |
盘 装 式 |
防爆式 |
|
|
|
|
|
场 所： 用于室内或仪表箱内挂壁 可选配SD卡 |
场 所： 用于仪表盘安装 开孔尺寸：152×76mm |
防爆等级：DIIBT4 |
五.可选配热量传感器如下：
|

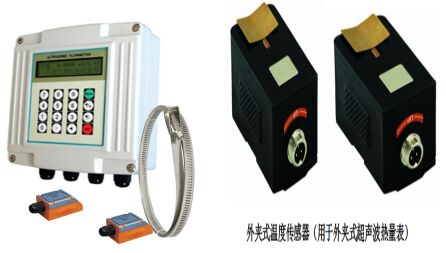

夹装式三线制PT100温度传感器 |
无损检测，无需破坏管道，安装维修方便，用户可自行安装 配套：（外夹式的流量传感器）和（外夹式的温度传感器） |
|
|
插入式三线制PT100温度传感器 |
需断流，无压力损失 |
|
|
带压安装插入式三线制PT100温度传感器 |
安装无需断流，无压力损失 |
|
