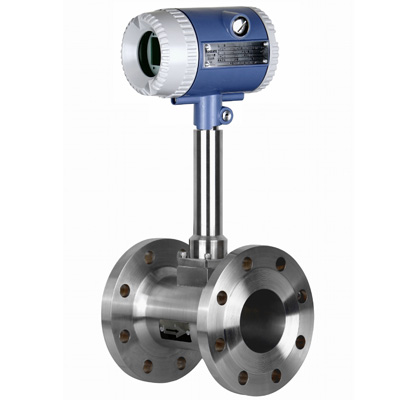

蒸汽流量计

产品特点：

其不受介质温度、压力、粘度及组分的影响，同时不堵、不卡、不易结垢、耐高温、高压，安全防爆，适用于恶劣环境。流量计分一体化显示和远传显示，并可输出脉冲信号或电流信号与微机联网。

产品应用：广泛应用在石油、化工、冶金、造纸等行业流体的计量。该流量计无可动部件，可靠性强、精度高、寿命长，可在很宽的流量范围内精确测量液体的瞬时流量和累计流量。

在线咨询订购热线：021-56668993

一、YK-LU涡街流量计测量原理：

涡街流量计在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，如右图所示，旋涡列在旋涡发生体下游非对称地排列。

假设旋涡的发生频率为f，被测介质平均流速为，旋涡发生体迎流面宽度为d，表体通径为D，即可获得以下关系式：

（1）f=SrU1/d=SrU/md

式中U1--旋涡发生体两侧平均流速，m/s；

Sr--斯特劳哈尔数；

m--旋涡发生体两侧弓形面积与管道横截面面积之比
管道内体积流量qv为

(2)qv=πD2U/4=πD2mdf/4Sr

(3)K=f/qv=[πD2md/4Sr]-1

式中 K--流量计的仪表系数，脉冲数/m3（P/m3）。

K除与旋涡发生体、管道的几何尺寸有关外，还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数，它与旋涡发生体形状及雷诺数有关，图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。由图可见，在ReD=2×104～7×106范围内，Sr可视为常数，这是仪表正常工作范围。当测量气体流量时，VSF的流量计算式为：

式中 qVn，qV--分别为标准状态下（0oC或20oC，101.325kPa）和工况下的体积流量，m3/h；
Pn，P--分别为标准状态下和工况下的正压力，Pa；
Tn，T--分别为标准状态下和工况下的热力学温度，K；
Zn，Z--分别为标准状态下和工况下气体压缩系数。
由上式可见，VSF输出的脉冲频率信号不受流体物性和组分变化的影响，即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。但是作为流量计在物料平衡及能源计量中需检测质量流量，这时流量计的输出信号应同时监测体积流量和流体密度，流体物性和组分对流量计量还是有直接影响的。

YK-LU涡街流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的流量计。因其具有良好的介质适应能力，无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量，配备温度、压力传感器可测量标况体积流量和质量流量，是节流式流量计的理想替代产品。

在实际应用中，往往zui大流量远低于仪表的上限值，随着负荷的变化，zui小流量又往往会低于仪表的下限值，仪表并非工作在它的工作段，为了解决这一问题，通常采用在测量处缩径提高测量处的流速，并选用较小口径的仪表以利于仪表的测量，但是这种变径方式须在变径管与仪表间有长度为15D以上的直管段进行整流，使加工、安装都不方便。的纵断面形状为圆弧的LGZ变径整流器，具有整流、提高流速及改变流速分布多重作用，其结构尺寸小，仅为工艺管内径的1/3，与涡街流量计作成一体，不仅不需要另外附加一段直管段，还可以降低对工艺管直管段的要求，安装非常方便。

为了使用方便，电池供电的本地显示型涡街流量计采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。

二、涡街流量计技术参数：

1.测量介质：气体、液体、蒸气；

2.口径规格法兰卡装式口径选择 25,32,50,80,100；

3.法兰连接式口径选择 100,150,200；

4.流量测量范围正常测量流速范围雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s；

正常测量流量范围液体、气体流量测量范围见表2；蒸气流量范围见表3
5.测量精度 1.0级 1.5级；

6.被测介质温度:常温–25℃～100℃；

7.高温–25℃～150℃ -25℃～250℃；

8.输出信号脉冲电压输出信号高电平8～10V 低电平0.7～1.3V；

9.脉冲占空比约50%,传输距离为100m；

10.脉冲电流远传信号 4～20 mA,传输距离为1000m；

11.仪表使用环境温度:-25℃～+55℃ 湿度:5～90% RH50℃；

12.材质不锈钢, 铝合金；

13.电源 DC24V或锂电池3.6V；

14.防爆等级本安型iaIIbT3-T6；

15.防护等级 IP65。

三、涡街流量计流量范围表：

表1、液体与气体(单位：m³/h):

通径（DN）	液体流量范围（m³/h）	输出频率范围（Hz）	气体流量范围（m³/h）	输出频率范围（Hz）
15	1.2～6.2	90～900	5～25	265～2640
20	1.5～10	40～396	8～50	218～1982
25	1.6～16	32～325	10～70	172～1420
32	2～20	20～250	15～150	130～1350
40	2.5～25	13～130	22～220	115～1147
50	3.5～35	9～93	36～320	96～854
65	6～60	8～82	50～480	61～583
80	10～100	6～65	70～640	45～417
100	15～150	5～50	130～1100	43～367
125	25～250	5～47	200～1700	33～290
150	40～400	4～40	280～2240	27～221
200	80～800	3～33	580～4960	24～207
250	140～1400	3～26	970～8000	20～171
300	200～2000	2～22	1380～11000	17～136

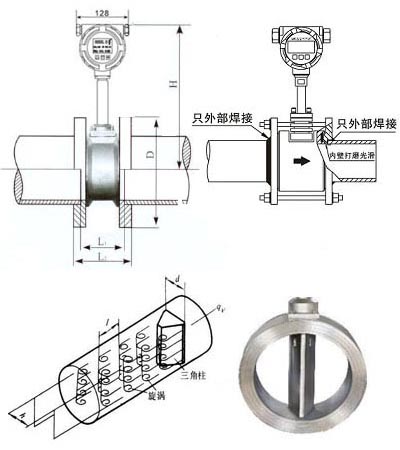

四、涡街流量计外形尺寸图：

通径

（DN）

（mm）

360

365

370

375

383

100

390

100

125

400

125

145

470

150

165

500

200

196

580

250

235

650

300

255

700

、五.涡街流量计安装示意图：

注意事项

图例

1.扩管的安装：

对于小口径大流量，须扩管安装，同时保证流量计的前直管段≥15D，后直管段≥5D

2.缩管的安装：

对于大口径小流量，须缩管安装，同时保证流量计的前直管段≥15D，后直管段≥5D

3.弯管的安装：

如果流量计的前端有90°弯头或T型接头，要保证流量计的前直管段≥15D，后直管段≥5D

4.同一平面两个弯管的安装

如果流量计的前端有两个90°弯头，要保证流量计的前直管段≥20D，后直管段≥5D

5.不同平面两个弯管的安装

如果流量计的前端有两个90°弯头，要保证流量计的前直管段≥25D，后直管段≥5D

6.调节阀的安装

如果流量计前后需要安装调节阀，要保证流量计的前直管段≥25D，后直管段≥5D

l六、涡街流量计选型表：

YK-LU

智能涡街流量计

口径

（mm）

DN10

DN20

…

1500

DN1500

安装方式

对夹式

法兰连接式

插入式

补偿方式

无

无补偿

温度压力补偿

单温度补偿

单压力补偿

测量介质

液体

气体

蒸汽

温度范围

常温型（120℃以下）

高温型（250℃以下）

压力等级

常压～1.6MPa

2.5MPa

4.0MPa

本体材质

碳钢

304不锈钢

316不锈钢

供电方式

两线制DC24V 4～20mA

两线制DC24V 4～20mA+HART协议

电池供电

附加选项

RS485 MODBUS通讯协议

脉冲输出

防爆（ExII CT6）

材料检验
