液体涡轮流量计

产品特点：

高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;·重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得
到极高的精确度，在贸易结算中是优先选用的流量计;·输出脉冲频率信号，适于总量计量及与计算机连接,无零点漂移，抗干扰能力强;·可获得很高的频率信号(3~4kHz)，信号分辨力强;·范围度宽，中大口径可达1:20，小口径为1:10;

产品应用：

智能液体涡轮流量计(涡轮流量传感器与显示仪表配套组成涡轮流量计),

传感器具有精度高，重复性好，寿命长操作简单等特点,

可广泛应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和体积总量

在线咨询订购热线：021-56668993

一、概述
    YK-LWGY系列液体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉AI2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6m2/s的液体,对于运动粘度大于5×10-6m2/s的液体,可对流量计进行实液标定后使用.若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表.
二、产品特点
  ·高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R；
  ·重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得
    到高的精确度，在贸易结算中是优先选用的流量计；
  ·输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
  ·可获得很高的频率信号（3~4kHz），信号分辨力强；
  ·范围度宽，中大口径可达1:20，小口径为1:10；
  ·结构紧凑轻巧，安装维护方便，流通能力大；
  ·适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
  ·专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下
    型、混砂专用型等；
  ·可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
三、技术参数

执行标准	涡轮流量传感器（JB/T9246-1999）
仪表口径（mm）及连接方式	4、6、10、15、20、25、32、40、50、65、80采用螺纹连接
精度等级	±1%R、±0.5%R、±0.2%R（需特制）
量程比	1:10；1:15；1:20
传感器材质	304不锈钢、316（L）不锈钢等
使用条件	介质温度：-20℃～+120℃ 环境温度：-20℃～+60℃ 相对湿度：5%～90% 大气压力：86Kpa～106Kpa
信号输出功能	脉冲信号、4～20mA信号
通讯输出功能	RS485通讯、HART协议等
工作电源	· 外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 · 内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。
信号线接口	*基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M201.5**
防爆等级	ExiaIICT4或ExdIIBT6
防护等级	IP65或更高（可订制）

四、测量范围及工作压力

仪表口径（mm）	正常流量范围（m3/h）	扩展流量范围（m3/h）	默认安装方式及耐压等级	可选安装方式及默认耐压等级	特制耐压等级（MPa）
DN4	0.04～0.25	0.04～0.4	螺纹安装、6.3Mpa	法兰安装、2.5MPa	12、16、25
DN6	0.1～0.6	0.06～0.6	螺纹安装、6.3Mpa	法兰安装、2.5MPa	12、16、25
DN10	0.2～1.2	0.15～1.5	螺纹安装、6.3Mpa	法兰安装、2.5MPa	12、16、25
DN15	0.6～6	0.4～8	螺纹安装、6.3Mpa	法兰安装、2.5MPa	4.0、6.3、12、16、25
DN20	0.8～8	0.45～9	螺纹安装、6.3Mpa	法兰安装、2.5MPa	4.0、6.3、12、16、25
DN25	1～10	0.5～10	螺纹安装、6.3Mpa	法兰安装、2.5MPa	4.0、6.3、12、16、25
DN32	1.5～15	0.8～15	螺纹安装、6.3Mpa	法兰安装、2.5MPa	4.0、6.3、12、16、25
DN40	2～20	1～20	螺纹安装、6.3Mpa	法兰安装、2.5MPa	4.0、6.3、12、16、25
DN50	4～40	2～40	法兰安装、2.5Mpa	螺纹连接、6.3MPa	4.0、6.3、12、16、25
DN65	7～70	4～70	法兰安装、1.6Mpa	螺纹连接、6.3MPa	4.0、6.3、12、16、25
DN80	10～100	5～100	法兰安装、1.6Mpa	螺纹连接、6.3MPa	4.0、6.3、12、16、25
DN100	20～200	10～200	法兰安装、1.6Mpa		4.0、6.3、12、16、25
DN125	25～250	13～250	法兰安装、1.6Mpa		2.5、4.0、6.3、12、16
DN150	30～300	15～300	法兰安装、1.6Mpa		2.5、4.0、6.3、12、16
DN200	80～800	40～800	法兰安装、1.6Mpa		2.5、4.0、6.3、12、16

五、安装尺寸

传感器的安装方式根据规格不同，采用螺纹或法兰连接，安装方式见图1、图2、图3，安装尺寸见下表：

公称通径（mm）	L(mm)	G	K（mm）	D（mm）	n（孔数）
4	225	G1/2
6	225	G1/2
10	345	G1/2
15	75	G1	Φ65	Φ14	4
20	80	G1	Φ75	Φ14	4
25	100	G5/4	Φ85	Φ14	4
32	140	G2	Φ100	Φ14	4
40	140	G2	Φ110	Φ18	4
50	150	G5/2	Φ125	Φ18	4
65	170		Φ145	Φ18	4
80	200		Φ160	Φ18	8
100	220		Φ180	Φ18	8
125	250		Φ210	Φ18	8
150	300		Φ240	Φ22	8
200	360		Φ295	Φ22	12

六、产品分类

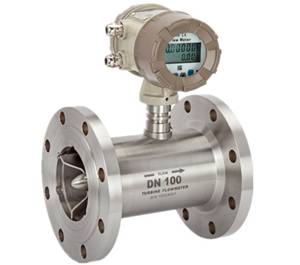

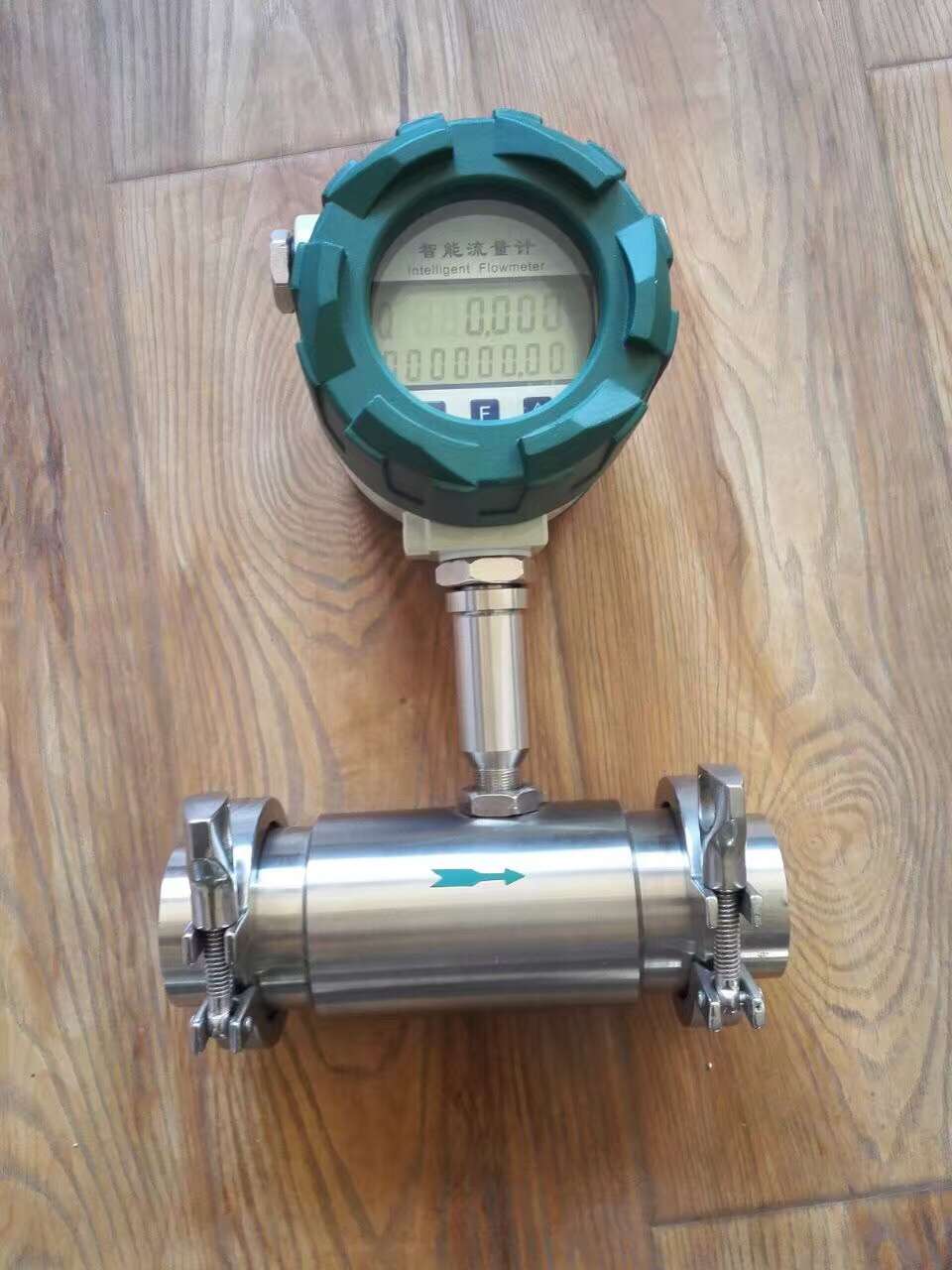

产品图片
仪表型号	YK-LWGY-N		YK-LWGY-A		YK-LWGY-B	YK-LWGY-C
信号输出	脉冲		4-20mA		无	4-20mA/脉冲
供电电源	+24VDC±15%	+24VDC±15%	24VDC±15%	24VDC±15%	锂电池	24VDC±15%
精度等级	1.0～0.5级		1.0～0.5级		1.0～0.5级
测量范围	标准量程		标准量程		标准量程或扩展量程
显示器	无		无		有
通讯接口	无		无		无	可选RS485
通讯协议	无		无		无	Moubus HART
仪表材质	不锈钢		不锈钢		不锈钢
防爆等级	无		ExdIIBT6或ExiaIICT4		ExdIIBT6或ExiaIICT4
防护等级	IP60		IP65		IP65
整机功耗	< 1W		< 1W		< 1W
仪表通经	DN4～DN250		DN4～DN250		DN4～DN250
介质温度	-20℃～120℃		-20℃～120℃		-20℃～120℃
环境温度	-30℃～60℃		-30℃～60℃		-30℃～60℃

七、产品选型

型号								说明
YK-LWGY-	□	/□	/□	/□	/□	/□	/□	说明
公称通径	4							4mm
	6							6mm
	10							10mm
	15							15mm
	20							20mm
	25							25mm
	32							32mm
	40							40mm
	50							50mm
	65							65mm
	80							80mm
	100							100mm
	125							125mm
	150							150mm
	200							200mm
类型		N						传感器型：+12V或24V供电，输出三线制脉冲信号
		A						变送器型：+24V供电，输出二线制4～20mA
		B						智能型：锂电池供电，现场显示无信号输出
		C						智能型：+24V供电，现场显示并输出二线制4～20mA
		C1						智能型：+24V供电，现场显示并带有RS486通讯协议
		C2						智能型：+24V供电，现场显示并带有HART通讯协议
精度等级			05					0.5级
			10					1.0级
			02					0.2级（协商订货，周期较长）
涡轮类型				W				扩展测量范围
涡轮类型				S				标准测量范围
材质					S			304不锈钢
材质					L			316（L）不锈钢
防爆						N		非防爆型
防爆						E		防爆型，ExdⅡBT6
压力等级							N	常规（参照表2）
压力等级							H(x)	高压（参照表2）
