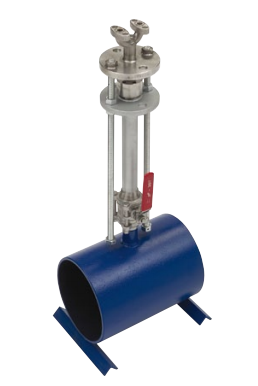

YK-WDB 巍蒂巴流量计

一.均速流量探头的设计特点
子弹头截面形状的探头能产生压力分布， 固定的流体分离点；位于探头侧后两边、流体分离点之前的低压取压孔，可以生成稳定的差压信号，并且有效防堵。内部一体化结构能避免信号渗漏提高探头结构强度，保持长期高精度 。

根据空气动力学原理设计的前粗糙表面层流边界层和紊流边界层的比较

流体流过光滑表面：
◆形成一个变化的层流边界层
◆增加流体牵引力和涡街脱落力
◆层流边界层产生了无法预知的牵引系数漂移

流体流过粗糙表面：
◆形成一个稳定的紊流边界层
◆减少流体牵引力和涡流脱落力50%，这个原理跟粗糙的高尔夫球能打得更远相同
◆牵引系数直接和流体系数有关，是一个可以预知的常数

巍蒂巴流量计 探头防堵塞设计

巍蒂巴流量计 流量探头以其防堵设计，摆脱了其它插入式流量探头易堵塞的弊端，使均速管流量探头的防堵水平达到了一定的高度。

探头高压取压孔不会被堵

探头的前部形成高压区，压力略高于管道静压，阻止了颗粒进入。请注意：在探头的高压取压孔处流体的速度是零，没有物体会进入取压孔。

如左图，刚开机时，流体在管道静压作用下，进入弯管，很快形成了压力平衡的状态。当压力平衡状态形成以后，流体在弯管进口处遇到高压，绕道而行，不再进入弯管中。

巍蒂巴流量计 的低压取压孔实现本质防堵

一般情况下，灰尘、沙子和颗粒在涡街力的作用下，集中在探头的后部。这就是为什么秋天的树叶总是集中在背风的房子后面的原因。其它的探头由于低压取压孔取在探头尾部真空区，在涡街力的作用下，探头的低压取压孔很快地被涡流带来的杂质堵死。

巍蒂巴流量计 的独特设计，使低压取压孔位于探头侧后两边，流体分离点和尾迹区的前部。这种设计从本质上防止了堵塞并且能产生一个非常稳定的低压信号。

连续工作的威力巴从根本上杜绝了堵的可能，但是在以下情况下，威力巴仍要注意防堵：
1.当引压管泄漏，探头高压平衡区遭到破坏，杂质中直径较小的颗粒就有可能进入取压孔。
2.当管道处于停产时，由于分子的布朗运动，颗粒小的杂质有可能进入取压孔。
3.系统频繁开停机，在高压区形成的瞬间，颗粒小的杂质有可能进入取压孔，日积月累，就有可能造成探头的堵塞。
4.介质中含有大量的焦油、藻类生物，或者含有纤维状的物质，也有可能造成探头的堵塞。
