楔形流量计
产品特点：
楔形流量计结构简单、牢固、高可靠性，安装方便，运行维护费用低;
产品应用：适合于测量泥浆、煤焦油沥青、煤水悬浮液以及其他高粘度流体;
.jpg)
一.概述
YK-LGX楔形流量计是一块Ｖ型节流件，它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体顺利通过，不会在节流件上游产生滞流。楔形流量计可用于粘滞性液体的流量测量，黏度可高达500mPa·S，如燃油、渣油、重油、亦可用于含悬浮颗粒的液固混合物，如浆状流体、污水等的流量测量，还可用于气体、蒸汽之类介质的流量测量。
适用范围
1、公称直径：25mm≤DN≤500mm
2、雷诺数范围：ReDzui低可达300，高可达106以上
3、公称压力：PN≤10MPa
4、工作温度：t≤350℃
5、精度：1级
结构形式
楔形流量计流量方程：

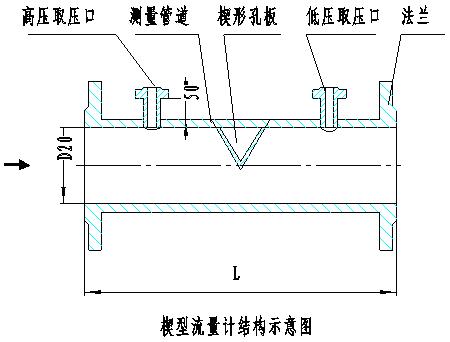

楔形流量计一般与带远传瞙盒的差压变送器配套成一体，被测介质与引压管线及变送器隔离，因此可以用于脏污介质的测量。结构见下图：
安装要求

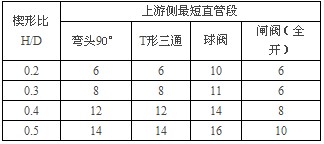

楔形流量计上游侧zui短直管段见下表：
二.型号规格及说明
|
型 号 规 格 |
说 明 |
||||||
|
|
YK-LGX |
|
楔形流量计 |
||||
|
介质 |
|
Y |
|
液体 |
|||
|
|
Q |
|
气体 |
||||
|
|
Z |
|
蒸汽 |
||||
|
连接方式 |
|
1 |
|
法兰连接 |
|||
|
|
2 |
|
对焊连接 |
||||
|
法兰材质 |
|
C |
|
碳钢 |
|||
|
|
S |
|
不锈钢 |
||||
|
|
O |
|
其它 |
||||
|
公称压力 |
|
025 |
|
0.25MPa |
|||
|
|
06 |
|
0.6MPa |
||||
|
|
10 |
|
1MPa |
||||
|
|
… |
|
…… |
||||
|
|
320 |
|
32MPa |
||||
|
公称直径 |
|
-25 |
DN25 |
||||
|
|
-32 |
DN32 |
|||||
|
|
-40 |
DN 40 |
|||||
|
|
… |
…… |
|||||
|
|
-500 |
DN 500 |
|||||
