椭圆齿轮流量计

产品特点：

椭圆齿轮流量计是容积式流量计的一种，用于精密的连续或间断的测量管道中液体的流量或瞬时流量.它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。

产品应用：适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。

在线咨询订购热线：021-56668993

一、概述
    YK-LC系列椭圆齿轮流量计系直读累积式仪表，是计量流经管道内液体流量总和的容积式流量计。可广泛用于石油、化工、医药卫生等部门的流量测量。

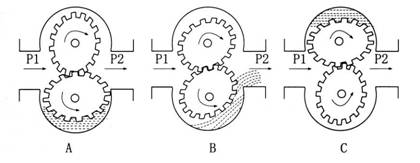

二、工作原理
    在仪表测量室进出口两端液体压差的作用下，一对椭圆齿轮在轴上不停地转动并排出液体，测出椭圆齿轮的转数即可知道流经仪表液体的总值。
三、仪表特点
  ·测量精度高、流量范围宽、重复性好；
  ·螺旋转子转动均匀、震动小、寿命长；
  ·对被测液体的粘度变化不敏感，尤其适合于粘度较高液体的测量；
  ·结构简单、外形尺寸小、重量轻；
  ·安装容易，表前不需要安装直管段。
  工作原理

   1.精度等级：0.5级、0.2级（一般在-10℃~+60℃）
    2.适用介质温度：-20℃～+80℃，在加散热器情况下可达200℃
    3.防爆等级：ExiaIICT6
    4.测量范围：见表1、2、3

四.流量范围

表1——标准型椭圆齿轮流量计测量范围

公称通径	仪表材质	不同粘度下测量范围（m3/h）			耐压等级 MPa
公称通径	仪表材质	0.6～2mPa．s	2～8 mPa．s	8～200 mPa．s	耐压等级 MPa
DN10	铸铁	无	0.08-0.4	0.04-0.4	1.6/6.4
DN15	铸铁/铸钢	无	0.3-1.5	0.15-1.5	1.6/6.4
DN15	不锈钢	0.5-1.5	0.3-1.5	0.25-1.5	1.6
DN20	铸铁/铸钢	0.75-3	0.4-3	0.3-3	1.6/6.4
DN20	不锈钢	1-3	0.6-3	0.5-3	1.6
DN25	铸铁/铸钢	1.5-6	0.8-6	0.6-6	1.6/6.4
DN25	不锈钢	2-6	1.2-6	1-6	1.6
DN40	铸铁/铸钢	3-15	2-15	1.1-15	1.6/6.4
DN40	不锈钢	2.5-20	2-20	1.5-20	1.6
DN50	铸铁/铸钢	4.8-24	3-24	2.4-24	1.6/6.4
DN50	不锈钢	8-24	4.8-24	4-24	1.6
DN65	铸铁	8-40	5-40	4-40	1.6/6.4
DN65	不锈钢	15-40	8-40	6.5-40	1.6
DN80	铸铁/铸钢	12-60	8-60	6-60	1.6/6.4
DN100	铸铁/铸钢	20-100	13-100	10-100	1.6/6.4
DN150	铸铁/铸钢	38-190	24-190	19-190	1.6/2.5
DN200	铸铁/铸钢	68-340	45-340	34-340	1.6/2.5
适用条件：被测液体温度：-20℃～+100℃ 精度等级：0.5级

表2——高温型椭圆齿轮流量计测量范围

公称通径	仪表材质	不同粘度下测量范围（m3/h）			耐压等级 MPa
公称通径	仪表材质	0.8～2mPa．s	2～8 mPa．s	8～200 mPa．s	耐压等级 MPa
DN15	铸铁/铸钢	0.45-1.35	0.36-1.35	0.18-1.35	1.6/6.4
DN20	铸铁/铸钢	0.9-2.7	0.48-2.7	0.36-2.7	1.6/6.4
DN25	铸铁/铸钢	1.8-5.4	0.96-5.4	0.27-5.4	1.6/6.4
DN40	铸铁/铸钢	3.6-13.5	2.4-13.5	1.8-13.5	1.6/6.4
DN50	铸铁/铸钢	5.8-21.6	3.6-21.6	2.9-21.6	1.6/6.4
DN65	铸铁	9.6-36	6-36	4.8-36	1.6/6.4
DN80	铸铁/铸钢	15-54	9.6-54	7.2-54	1.6/2.5
DN100	铸铁/铸钢	24-90	22-90	12-90	1.6/2.5
适用条件： 1．被测液体温度：+100℃～+200℃ 2．精度等级：0.5级

表3——高粘度型椭圆齿轮流量计测量范围

公称通径	仪表材质	测量范围（m3/h）	耐压等级MPa
DN10	铸铁	0.02-0.2	1.6/6.4
DN15	铸铁/铸钢	0.075-0.75	1.6/6.4
DN20	铸铁/铸钢	0.15-1.5	1.6/6.4
DN25	铸铁/铸钢	0.3-3	1.6/6.4
DN40	铸铁/铸钢	0.75-7.5	1.6/6.4
DN50	铸铁/铸钢	1.2-12	1.6/6.4
DN65	铸铁	2-20	1.6/6.4
DN80	铸铁/铸钢	3-30	1.6/6.4
DN100	铸铁/铸钢	5-50	1.6/6.4
DN150	铸铁/铸钢	9.5-95	1.6/2.5
DN200	铸铁/铸钢	17.4-174	1.6/2.5
适用条件： 1．被测液体温度：-10℃～+100℃ 2．被测液体粘度：200-3000 mPa．s 3．精度等级：0.5级
表4

型号

说明

YK-LC-

□/

□

通径

10 mm

15 mm

20 mm

25 mm

40 mm

50 mm

80 mm

100

100 mm

150

150 mm

200

200 mm

仪表类型

标准型

高温型

高粘度型

仪表材质

铸铁

铸钢

不锈钢

信号输出方式

无信号输出

脉冲输出

4-20mA输出

LC-

50/

选型举例

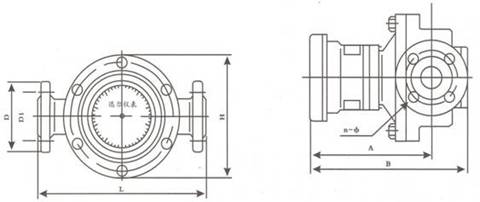

图2

表5

公称通径	仪表材质	L	H	B	A	D	D1	n（个）	Ф
DN10	铸铁	150	100	210	165	90	60	4	14
DN15	铸铁	170	118	226	175	95	65	4	14
	铸钢	200	138	232	180	105	75	4	14
	不锈钢	245	120	226	172	95	65	4	14
DN20	铸铁	200	150	238	180	105	75	4	14
	铸钢	250	164	220	160	125	90	4	18
	不锈钢	236	150	238	225	105	75	4	14
DN25	铸铁	260	180	246	194	115	85	4	14
	铸钢	300	202	252	185	135	100	4	18
	不锈钢	287	195	246	232	115	85	4	14
DN40	铸铁	245	180	271	200	145	110	4	18
	铸钢	300	202	293	208	165	125	4	23
	不锈钢	265	178	349	265	145	110	4	18
DN50	铸铁	340	250	372	285	160	125	4	18
	铸钢	384	262	394	312	175	135	4	23
	不锈钢	265	178	349	265	160	125	4	18
DN65	铸铁	420	325	433	360	195	160	8	18
DN65	不锈钢	365	260	436	319	180	145	4	18
DN80	铸铁	420	325	433	360	195	160	8	18
DN80	铸钢	450	337	452	332	210	170	8	23
DN100	铸铁	515	418	458	380	220	180	8	18
DN100	铸钢	555	442	478	310	250	200	8	25
DN150	铸铁	540	510	557	400	280	240	8	23
DN150	铸钢	540	510	557	347	300	250	8	26
DN200	铸铁	700	650	720	476	335	295	12	23
DN200	铸钢	650	650	720	476	360	310	12	26
