一.产品概述
YK-PZ喷嘴流量计有悠久的历史背景,各种试验数据齐全。结构简单,无可动部件、长期使用稳定可靠,丰富的设计制造和应用经验。标准化程度高,可不必进行实流标定。标准孔板有可靠的实验数据和完善的国际、国家标准。在国外和国内有着其固有的巨大市场,用户熟悉、数据完善;遵循国际标准计算与加工、使用灵活方便;国内目前流量测量中应用zui广泛的仍然是差压式流量计,据有关资料的估计占流量仪表总用量的60%-70%之间。它在石油、化工、矿冶、钢铁、电力、水利、造纸、制药、食品和化纤等许多行业中被广泛使用。 喷嘴流量计 一体式安装由智能显示仪(多参差变送器)和喷嘴装置一道组成喷嘴流量计。它自带有高品质的差压传感器、压力传感器,热电阻温度传感器。AW2003-型智能显示仪(多 参差变送器)不仅在差压传感器量程范围自动适应,而且各种补偿系数如:流出系数C、流 束膨张系数ε等均进行在线计算,实现了扩大量程的同时保证计量的精度。 采用大屏幕LCD同屏显示累积流量、瞬时流量、瞬时压力、瞬时温度值,不用人工切换。4-20mA两线制瞬时流量输出。分本安型防爆产品及普通型产品两大类。 分体式安装由独立的喷嘴装置、差压、压力、温度变送器、流量计算仪、截止阀等部份组合而成。各部份之间的连接组合由用户自己完成。 喷嘴流量变送器由喷嘴流量传感器和差压变送器组成,输出代表差压信号大小的4-20mA电信号,流量计算及温度、压力补偿由用户另外配置完成。有分体式安装和一体式安装两种结构。 一体式安装是产品出厂时己将差压变送器与喷嘴连接成一体,用户购买一体式喷嘴后,使用时不需再连接引压管。但必需配接相应的流量计算器、压力变送器和温度变送器。 分体式喷嘴流量变送器由独立的喷嘴流量传感器和差压变送器组成。喷嘴流量传感器和差压变送器之间的引压管连接由用户自己完成。
二.分类编辑
·公称口径:DN50—500mm (DN>500亦可设计、)
·工作压力:≦42MPa
·工作温度:-50℃ — 650℃
·取压方式:角接(单独环室、法兰环室一体或直接钻孔)取压
·喷嘴安装方式:法兰(直接钻孔兼取压件)、紧固件夹持式
法兰、环室、紧固件夹持式
夹持件(兼取压件)焊接式
·执行标准:IS05167; GB/T2624
·精确度:符合标准:±1.0 %
·材质:法兰或夹持件:按介质温度可选碳钢、合金钢;不锈钢等
喷 嘴:不锈钢304; 316等
(2) 长 径 喷嘴
·适用介质;特别适合高温高压蒸汽和水、也可用于各种气体、液体
·公称口径:DN50—630mm
·工作压力:≦42MPa
·工作温度:-50℃ - 650℃
·取压方式:径距(D-D/2)取压
·喷嘴件安装方式:配带并焊接上、下游管段再按径距(D-D/2)设置取压孔·
·执行标准:IS05167; GB/T2624
·精确度:符合标准:±2.0 %
·材质:上、下游管段按介质温度可选碳钢、合金钢;不锈钢等
喷 嘴;不锈钢304; 316等
三.结构形式编辑

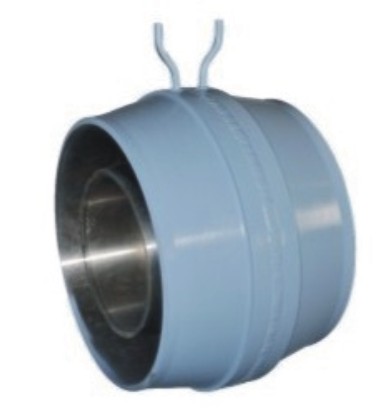

长径喷嘴
·标准喷嘴由垂直于轴线的入口平面部分A、圆弧形曲面B和C所构成的入口收缩部分、圆筒形喉部E和为防止边缘损伤所需的保护槽F组成,其取压方式上游取压口采用角接取压,下游取压口可按角接取压设置,也可设置于较远下游处。喷嘴总长度
·当0.30≤β≤2/3时,喷嘴长度=0.6041d
·当2/3≤β≤0.80时,喷嘴长度={0.4041+(0.75/β-0.25/β2-0.5225)0.5}d
·ISA 1932喷嘴(图4.4) 上游面由垂直于轴的平面、廓形为圆周的两段弧线所确定的收缩段、圆筒形喉部和凹槽组成的喷嘴。ISA 1932喷嘴的取压方式仅角接取压一种。
·长径喷嘴(图4.5) 上游面由垂直于轴的平面、廓形为1/4椭圆的收缩段、圆筒形喉部和可能有的凹槽或斜角组成的喷嘴。长径喷嘴的取压方式仅D-D/2取压一种。
四.产品选型
YK-PZ |
流量节流装置 |
|
||||||||||||||
公称通径 |
-XXX |
100表示DN100 |
|
|||||||||||||
本体类型 |
A |
标准孔板 |
|
|||||||||||||
B |
标准喷嘴 |
|
||||||||||||||
C |
长颈喷嘴 |
|
||||||||||||||
D |
经典文丘里 |
|
||||||||||||||
E |
粗旱文丘里 |
|
||||||||||||||
F |
粗铸文丘里 |
|
||||||||||||||
G |
文丘里喷嘴 |
|
||||||||||||||
H |
双文丘里(插入式) |
|
||||||||||||||
I |
双文丘里(内藏式) |
|
||||||||||||||
J |
环形孔板 |
|
||||||||||||||
K |
圆缺孔板 |
|
||||||||||||||
L |
偏心孔板 |
|
||||||||||||||
M |
高压透镜孔板 |
|
||||||||||||||
N |
双重1/4圆喷嘴 |
|
||||||||||||||
O |
双重孔板 |
|
||||||||||||||
P |
端头孔板 |
|
||||||||||||||
Q |
锥形孔板 |
|
||||||||||||||
R |
宽边孔板 |
|
||||||||||||||
S |
限流孔板 |
|
||||||||||||||
T |
机翼测风装置 |
|
||||||||||||||
U |
横截面 |
|
||||||||||||||
取压方式 |
1 |
角接取压 |
||||||||||||||
2 |
钻孔取压 |
|||||||||||||||
3 |
法兰取压 |
|||||||||||||||
4 |
径距取压 |
|||||||||||||||
本体法兰材质 |
1 |
碳钢 |
|
|||||||||||||
2 |
不锈钢 |
|
||||||||||||||
3 |
合金钢 |
|
||||||||||||||
4 |
非金属 |
|
||||||||||||||
节流件材质 |
S |
304不锈钢 |
|
|||||||||||||
L |
316L不锈钢 |
|
||||||||||||||
Q |
其他 |
|
||||||||||||||
结构形式 |
Z |
智能一体化 |
|
|||||||||||||
L |
分体式 |
|
||||||||||||||
测量介质 |
1 |
液体 |
|
|||||||||||||
2 |
气体 |
|
||||||||||||||
3 |
蒸汽 |
|
||||||||||||||
管道静压 |
A |
0~0.6MPa |
|
|||||||||||||
B |
0~1.0MPa |
|
||||||||||||||
C |
0~1.6MPa |
|
||||||||||||||
D |
0~2.5MPa |
|
||||||||||||||
E |
0~1.0MPa |
|
||||||||||||||
F |
0~6.3MPa |
|
||||||||||||||
G |
0~10MPa |
|
||||||||||||||
H |
0~16MPa |
|
||||||||||||||
I |
0~25MPa |
|
||||||||||||||
J |
0~42MPa |
|
||||||||||||||
安装形式 |
1 |
管道焊接式 |
|
|||||||||||||
2 |
法兰连接式 |
|
||||||||||||||
3 |
一体化式 |
|
||||||||||||||
工艺条件 |
0 |
普通 |
|
|||||||||||||
1 |
防腐 |
|
||||||||||||||
2 |
高温 |
|
||||||||||||||
3 |
防爆 |
|
||||||||||||||
补偿方式 |
0 |
无补偿 |
|
|||||||||||||
P |
单压力补偿 |
|
||||||||||||||
T |
单温度补偿 |
|
||||||||||||||
Q |
温压补偿 |
|
||||||||||||||
一体化信号输出 |
0 |
无 |
|
|||||||||||||
1 |
4~20mA |
|
||||||||||||||
2 |
脉冲 |
|
||||||||||||||
3 |
Hart |
|
||||||||||||||
一体化供电方式 |
0 |
内部电池供电 |
|
|||||||||||||
1 |
电池与24VDC双选择供电 |
|
||||||||||||||
2 |
外24VDC供电 |
|
