超声波热(冷)量表

产品特点：

工作原理:将配对温度传感器分别安装在热交换回路的进口与出口的管道上，将流量传感器安装在进水管道或回水管道上。流量传感器采集流量信号，温度传感器采集进水端和回水端的温度信号，计算器将采集到的流量信号和温度信号，经过计算处理后显示出被测流体从进水端至回水端所释放的热量。

产品应用：热能表是用于测量及显示水流经热交换系统所释放或吸收热能量的仪表。

在线咨询订购热线：021-56668993

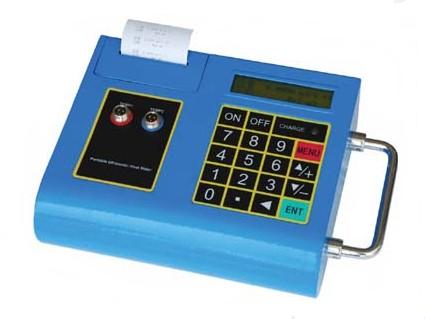

便携式超声波热(冷)量表YK-CSB-3000-RL

插入式温度传感器（用于超声波热量表）

特点

高精度测量
线性度优于0.5%，重复性精度优于0.2%，测量精度:流量优于±1%，热量优于±2%

非接触式测量
将带磁性的超声波流量计传感器吸附在管道外壁,即可完成流量、热（冷）量的测量

测量范围大
选用不同型号的传感器 , 可实现口径 DN15 ～ DN6000mm管道流量的测量

支持中英文菜单
不同版本的流量计 , 可支持中文或英文菜单 , 方便快捷

充电电源
内置大容量镍氢充电电池 ,可支持流量计连续工作20小时以上

内置打印机
既可实现即时屏幕打印 , 还可以定时打印提前设定的多达20余项的测量结果。

内置数据记录器
可将提前设定的多达20余项的测量结果上传至计算机或联网通讯

典型应用：

冷水制冷温度、流量、冷量测量

热水供热温度、流量、热量测量

换热器温度、流量、热量测量

冷冻机出水温度、流量、冷量测量

锅炉出水温度、流量、热量测量

水源制冷、酒精、能源监测、房产能耗、节能减排等行业

基本参数

项目	性能、参数
主机	2×20点阵式背光型液晶显示器，工作温度（-20～60℃）
	打印机输出24列字符微型热敏打印机
	4×4+2式轻触键盘
	数据接口RS-485
超声波流量传器	标准TS-2型适用管径：DN15～DN100mm 流体温度≤110℃
	标准TM-1型适用管径：DN50～DN1000mm 流体温度≤110℃
	标准TL-1型适用管径：DN300～DN6000mm 流体温度≤110℃
	高温小型HTS-1型适用管径：DN15~DN100mm 流体温度≤160℃
	高温中型HTM-1型适用管径：DN50~DN1000mm 流体温度≤160℃
温度传感器	3线制PT100铂电阻测量供回水温度，精确匹配，误差≤0.1℃
测量介质	水、海水、工业污水、酸碱液、各种油类等能传导声波的液体
流速范围	0～±30m/s
测量精度	流量：优于±1%，热量：优于±2%
电源	镍氢电池可连续工作20小时以上或AC220V
功耗	1.5W
充电	采用智能充电方式，直接接入AV220V，充电后自动停止，显示绿灯
重量	净重2.5Kg（主机）
备注	配备一体式高强度防护箱，可以在野外恶劣环境中使用
