一.产品概述：

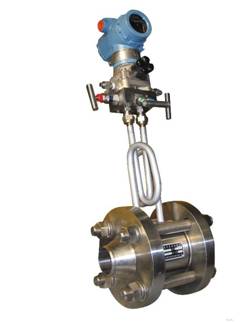

 YK-LG孔板流量计是一种采用环室取压的孔板节流装置，是测量流量的差压发生装置。配合各种差压计或差压变送器可测量管道中各种流体的流量。环室孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。 一、孔板流量计的测量原理： 充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。 一体化孔板流量计是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该环室孔板采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。
二、产品特点：
1.孔板流量计节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
2.孔板计算采用国际标准与加工
3.孔板流量计应用范围广，全部单相流皆可测量，部分混相流亦可应用。
4.标准型节流装置无须实流校准，即可投用。
5.一体型孔板流量计安装更简单，无须引压管，可直接接差压变送器和压力变送器。
三、孔板流量计的取压方式： 1、环室取压标准孔板：
属标准孔板。由于实现了环室取压，提高了测量精度，缩短了安装时所需zui小直线管段长度，可在各部门普遍应用。
2、角接单独钻孔取压标准孔板：
属标准孔板。当管径在400毫米以上时,多采用此种形式。取压方式为法兰单独钻孔取压、圆形均压环取压或方形均压环取压。孔板形式可为带柄孔或非标准的圆缺孔板等。
3、法兰取压标准孔板：
属标准孔板。它不论管道直径大小，其上、下游取压孔中心均位于距孔板两侧端面各式各1时(25.5mm)处，炼油系统普遍采用此种形式。
4、径距取压标准孔板：
属标准孔板。取压方式为管道取压。上游取压孔中心位于孔板前面一倍管道内径处。下游取压孔中心位于距离孔板后端面为管内径之半的地方。
5、小口径孔板：
属非标准孔板。用于测量10毫米至50毫米管径内流体的测量。
6、双重孔板：
是由相互按一定距离安装在直管道中的两块标准孔板组成。依流束方向而言，前面的孔反称为辅孔板，后面的孔板称为主孔板。辅孔板的截面比m1大于主孔板的截面比m。两块孔板构成了类似带液壁的喷咀。它用于低雷诺数流体或高粘度的流量测量。
7、圆缺孔板：
属非标准孔板，适用于脏污的、或有气泡析了的、或含有固体微粒的流体流量的测量，其测量精度较低。
8、锥形入口孔板： 属非标准孔板。圆形锥与中心线夹角呈45°，这种锥形入口孔板能适用于雷诺数很低的场合，但管道尺寸不得小于25毫米。

三、孔板流量计选型表：

型 号	说 明
YK-LG	节流装置（孔板流量计）
	代号	按其结构特征的两大基本分类
	K	孔板
	P	喷嘴等
		代号	按其结构形式细分
		H	标准孔板(环室)
		Y	标准孔板(法兰)
		K	标准孔板(钻孔)
		I	ISA 1932喷嘴
		L	长径喷嘴
		W	文丘利喷嘴
		G	经典文丘利管
		S	双重孔板
		Q	圆缺孔板
		Z	锥形入口孔板
		R	1/4圆孔板
		P	偏心孔板
		N	整体(内藏)孔板
		X	楔形孔板
		T	不在上述之列的特殊节流装置
			代号	口径(mm)
			10～1600	通径：DN10～1600mm
				代号	公称压力（105Pa）
				2.5	2.5
				10	10
				16	16
				25	25
				64	64
				100	100
				200	200
					代号	介质
					Y	液体
					Q	气体
					Z	蒸汽
					GY	高温液体
						代号	材质
						1	法兰碳钢，孔板芯不锈钢
						4	全304不锈钢
						6	全316不锈钢
						T	其它材质（订货时说明）
							代号	配件
							0	无
							1	截止阀
							2	冷凝管
							3	三阀组
								代号	其它
								C	差压变送器
								X	流量积算仪
								B	温压补偿（热电阻、压力变送器）
