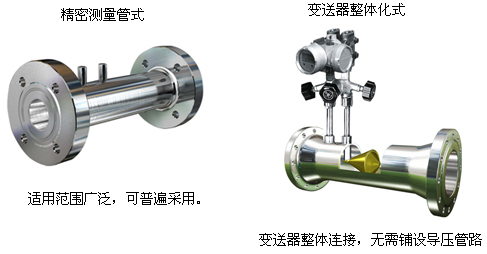

V锥流量计
产品特点：
V锥流量计是以一个同轴安装在测量管内的尖圆锥体为节流件的新型差压式流量测量装置，它是一种基于文丘里管测量原理，并集经典文丘里管、环形孔板和耐磨孔板优点于一体的新型节流装置。
产品应用：可测流体的种类非常广泛(液、气、蒸汽)，流量测量范围宽(微小流量~大流量)
.jpg)
一、V锥流量计概述
1. V锥流量计是一种高精度、高稳定性、量程比宽、可测介质广的流量计。
2. 可测量介质包括液体、气体、蒸汽等,几乎涵盖了所有流动性介质。
3. 流体的高工况温度可达800℃,高压力可达10.5Mpa。
4. 若选用特种材质的表体,介质的工况温度、压力还可以更高。
5.V锥流量计可测量高雷诺数为500万,zui低雷诺数为8000甚至更低。
6. 产生满刻度差压信号从zui低小于0.1千帕到高几十千帕。
二、V锥流量计工作原理

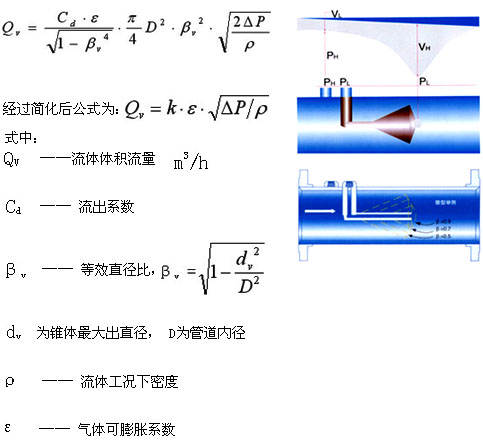

V锥流量计产品是新一代测量仪表属高精度、高稳定性的差压式流量仪表。和其他差压式仪表一样，也是基于流动连续性原理和伯努利方程来计算流体工况流量的。我们知道在同一密闭管道内，当压力降低时，速度会增加，当介质接近锥体时，其压力为P+，在介质通过锥体的节流区时，速度会增加，压力会降低为P-，如图一所示，P+和P-都通过V型锥形流量计的取压口引到差压变送器上，流速发生变化时，差压值会随之增大或减小。也就是说对于稳定流体，流量的大小与差压平方根成正比。当流速相同时，锥体节流面积越大，则产生的差压值也越大。
三、V锥流量计特点
1、 具有良好的准确度（≤0．5％）和重复性（≤0．1％）。
2、 具有较宽的量程比（10﹕1～15﹕1）
3、 自整流功能，只需要短的直管段（前1～3D后0～1D）。

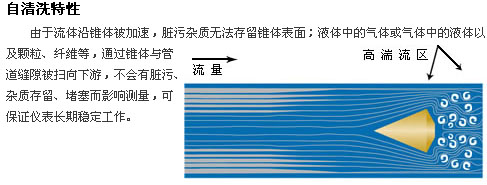

4、 自清洁功能，可测脏污和易结垢流体，适合高炉煤气等杂质较多的介质。
5、 自保护功能，节流件关键部位不磨损，能保持长期稳定地工作。
6、 耐高温、高压、耐腐蚀、不怕震动。
7、 可测流体的种类非常广泛（液、气、蒸汽），流量测量范围宽（微小流量～大流量），适应的管道DN15～DN3000。
8、 流量计结构设计是流体扫过型结构，不可能截留流体中任何夹带的气、液或固相污物,非常适用于脏污流体的流量测量，如焦炉煤气，湿气体等
9、 无可动部件
10、当流体流经具有特殊廓形的内锥体时,会在其周边形成边界层并疏导流体离开锥体尾部的边缘,从而减少它被磨损的可能性。
11、在换热站测量蒸汽，热水，无需直管段。由于换热站空间比较小，选择一般流量计要求直管段较长，影响运行精度，用在测量高炉煤气，有自清洁作用，引压管不易堵塞

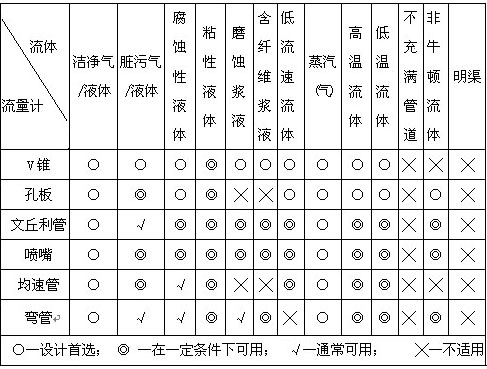

四.V锥流量计适用范围
五.V锥流量计产品选型
|
型 号 |
说 明 |
|||||
|
YK-V |
V锥流量计 |
|||||
|
|
代号 |
口径(mm) |
||||
|
|
15～3000 |
DN15～DN3000mm |
||||
|
|
|
各部件材料材质 |
||||
|
|
代码 |
锥体 |
钢管 |
法兰 |
||
|
|
A |
SS304 |
20# |
20# |
||
|
|
B |
SS304 |
15CrMo |
15CrMo |
||
|
|
C |
SS304 |
SS304 |
20# |
||
|
|
D |
SS304 |
SS304 |
SS304 |
||
|
|
E |
SS316L |
SS304 |
SS304 |
||
|
|
G |
SS316L |
SS316L |
SS316L |
||
|
|
# |
其它材质 |
||||
|
|
代号 |
介质 |
||||
|
|
1 |
液体 |
||||
|
|
2 |
气体 |
||||
|
|
3 |
蒸汽 |
||||
|
|
4 |
高温介质 |
||||
|
|
代号 |
补偿形式 |
||||
|
|
N |
不带压力、温度补偿 |
||||
|
|
Q |
带压力、温度补偿输出 |
||||
|
|
代号 |
连接形式 |
||||
|
|
L |
螺纹连接（适用于小口径） |
||||
|
|
W |
法兰连接 |
||||
|
|
代号 |
压力等级 |
||||
|
|
0 |
0.25MPa |
||||
|
|
1 |
0.6 MPa |
||||
|
|
2 |
1.0 MPa |
||||
|
|
3 |
1.6 MPa |
||||
|
|
4 |
2.5 MPa |
||||
|
|
5 |
4.0 MPa |
||||
|
|
6 |
6.3 MPa |
||||
