一、概况：

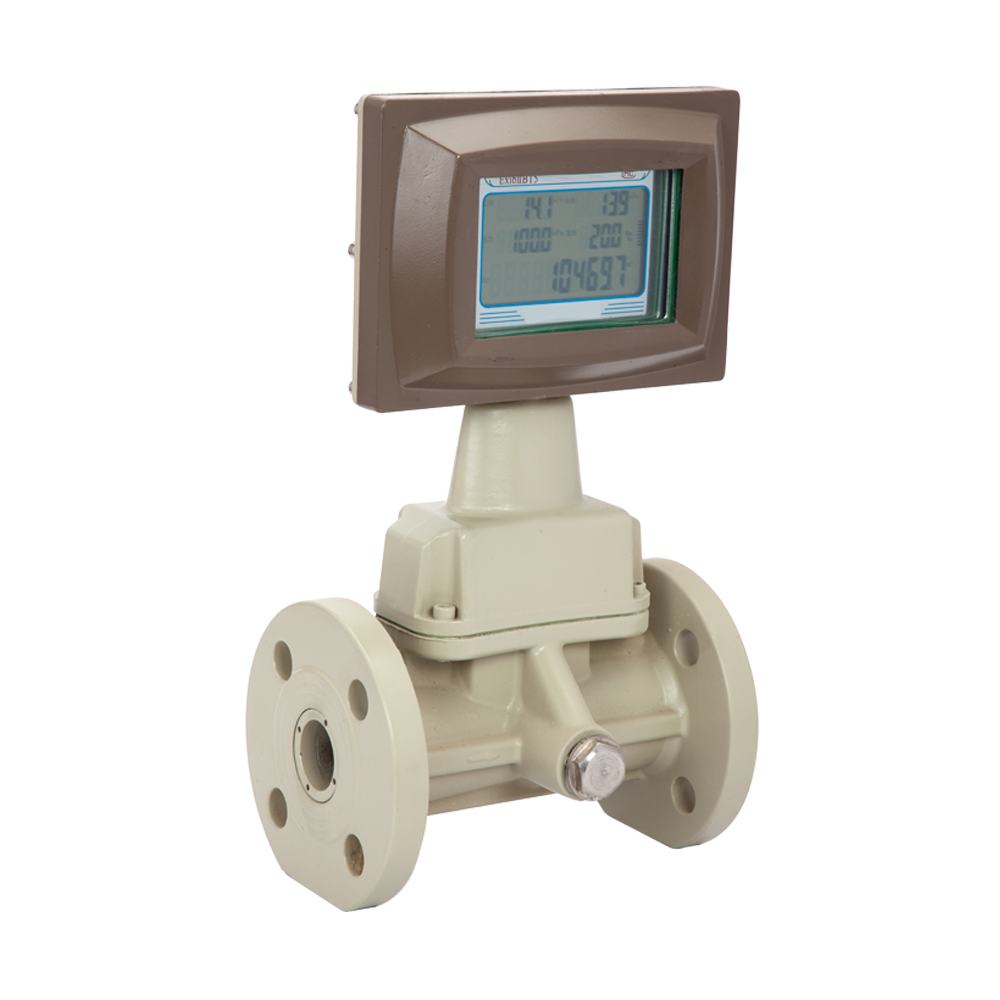

YK-LUX型智能旋进旋涡流量计是开发的具有国内水平的气体流量仪表。该流量计集流量、温度、压力检测功能于一体，并能进行温度、压力、压缩因子自动补偿，是石油、化工、电力、冶金等行业用于气体计量的理想仪表。

二、测量原理：
流量传感器的流通剖面类似文丘利管的型线（如下图）。在入口侧安放一组螺旋型导流叶片，当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理，zui后在液晶显示屏上显示出测量结果（瞬时流量、累积流量及温度、压力数据）。

 三、产品特点：
         ◇无机械可动部件，不易腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；
         ◇采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；
         ◇智能型流量计集流量探头、微处理器、压力、温度传感器于一体, 采取内置式组合,使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；
         ◇采用双检测技术可有效地提高检测信号强度，并抑制由管线振动引起的干扰；
         ◇采用国内的智能抗震技术，有效的抑制了震动和压力波动造成的干扰信号；
         ◇采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；
         ◇采用EEPROM技术，参数设置方便，可保存，并可保存zui长达一年的历史数据；
         ◇转换器可输出频率脉冲、4～20mA模拟信号，并具有RS485接口，可直接与微机联网，传输距离可达1.2km；
         ◇多物理量参数报警输出，可由用户任选其中之一；
         ◇流量计表头可360度旋转，安装使用简单方便；
         ◇配合本公司的FM型数据采集器，可通过因特网或者电话网络进行远程数据传输
         ◇压力、温度信号为传感器输入方式，互换性强；
         ◇整机功耗低，可用内电池供电，也可外接电源。

四、基本技术参数：

公称通径 DN （ mm ）	类型	流量范围 （m3/ h）	工作压力（ MPa ）	精确度等级	重复性
15		1-20	1.6 2.5 4.0 6.3 10 16	0.5 1.0 1.5	小于基本误差限正值的 1/3
20		0.5-25
25		1.0 ～ 30
32		2.0 ～ 60
40		3.0 ～ 70
50	A 型	3.0 ～ 150
	B 型	2.5 ～ 75
65	A 型	14-140
	B 型	10-100
80	A 型	20 ～ 400
	B 型	10 ～ 200
100	A 型	40 ～ 800
	B 型	30 ～ 600
150	A 型	100 ～ 1800
	B 型	40 ～ 900
200		180 ～ 3600	1.6;2.5;4.0

































注：此流量范围上限可扩大1.5倍，保证正常使用。
       1.准确度：为温度、压力修正后的系统精度；
       2. A、B用以区别相同通径不同流量范围。

五、产品尺寸

公称通径 DN（mm）	公称压力 （MPa）	外形尺寸（mm）		表体材质		重量 （kg）
		表体长度A	高度H	不锈钢	铝合金
20（15）	1.6/2.5/4.0	160	360	√	√	6
	6.3/10/16	160	365	√		8
25	1.6/2.5/4.0	180	367	√	√	7
	6.3/10/16	180	378	√		10
32	1.6/2.5/4.0	200	383	√	√	9
	6.3/10/16	200	402	√		12
40	1.6/2.5/4.0	200	383	√	√	9
	6.3/10/16	200	402	√		12
50	1.6/2.5/4.0	230	403	√		11
	6.3/10/16	230	421	√		14
80	1.6	330	438	√	√	11
	2.5/4.0	330	438	√		18
	6.3/10/16	330	446	√		21
100	1.6	410	468	√	√	14
	2.5/4.0	410	475	√		18
	6.3/10/16	410	483	√		33
150	1.6	585	542	√	√	21
	2.5/4.0	585	549	√		52
	6.3/10/16	585	572	√		72
200	1.6	700	618	√	√	41
	2.5	700	626	√		117
	4.0	700	634	√		127

六、主要用途：
      智能旋进旋涡流量计可广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量，是目前油田和城市天然气输配计量和贸易计量的可选产品。

七、选用选型：
用于测量气体时，首先根据管线输气量和介质可能达到的温度和压力范围，估算出工作状态下的高和zui低体积流量，正确选择流量计规格；如两种口径均能覆盖流量范围，在压力范围允许的情况下，建议选择较小规格的流量计。
为了便于维修，不影响流体输送，建议安装旁通管道，另外要保证所规定的直管段长度。若气体中含有较大颗粒或纤维，在上游应安装过滤器。

代号	口径	流量范围m3/h
	DN25	2．5～30
	DN32	4．5～60
	DN50	10～150
	DN80	28～400
	DN100	50～800
	DN150	150～2250
	DN200	360～3600
	代号	功能1
	N	无温压补偿
	Y	带温压补偿
		代号	输出型号
		F1	4-20mA输出（二线制）
		F2	4-20mA输出（三线制）
		F3	RS485通讯接口
			代号	功能2
			E1	1.0级
			E2	1．5级
			T	常温
			P1	1．6Mpa
			P2	2．5Mpa
			P3	4．0Mpa
			D1	, 内部3.6V供电
			D2	DC24V供电
			B1	不锈钢
			B2	铝合金

YK-BDZZ-3000M3型音速喷嘴气体流量标准装置 功能特点 ◎准确度高、重复性好、稳定性好。 ◎复检周期长 (5年)。 ◎检定口径大，检定流量大、被检表安装方便(全气动头控制)。 ◎检定方式：手动检定或全自动检定。 ◎全不锈钢管道，使用寿命长。 技术指标 准确度 ±0.25％ 使用条件 环境温度: -5℃～50℃ 相对湿度:5％～80％ 大气压力:86-106kPa 气源：空气 检定口径范围:DN25～DN400 检定流量范围:1-8500m3/h 可提供更大的检定口径和检定流量。
